ZW系列智能电力检测仪表

一、概述

ZW 系列三相综合电量表为LED 显示，轻触开关设置，是一款具有三相电流可编程功能、自动测量、电量累积（电度表）、RS485 数字通讯等功能为一体的智能三相综合电力参数监测仪表。它将三相交流电量的电流、电压、频率，按线性关系转换为规格化的数字量。它集数字化、智能化、网络化于一身，使测量过程及数据分析处理实现自动化，减少人为失误，是组成电气自动化系统的理想产品。可广泛应用于电力、邮电、石化、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调度系统。

二、主要技术参数

1. 信号输入方式：浮置输入；

2. 量程： 电流(A)： 直接输入0～5A 可适配任何比值电流互感器，显示量程0～9999；电压：交流0～500V 频率：0～99.9Hz；

3. 基本误差: 电流(A)：±0.5％F·S 电压（V）：±0.5％F·S 频率（Hz）：±0.1 F·S；

4. 采样周期：约1 次/秒；

5. 整机功耗：< 4VA ；

6. 输入阻抗：电压端约600kΩ； 电流端< 10mΩ；

7. 整机重量： 约430 克；

8. 外型及开孔尺寸（mm）：96(长)*96(宽)*110(深) 92*92；

9. 工作电源： AC110～242V，50/60Hz；

10. 工作环境条件： 环境温度：（0～50）℃，环境湿度：≤85%RH；

三、仪表面板及接线说明（参考）

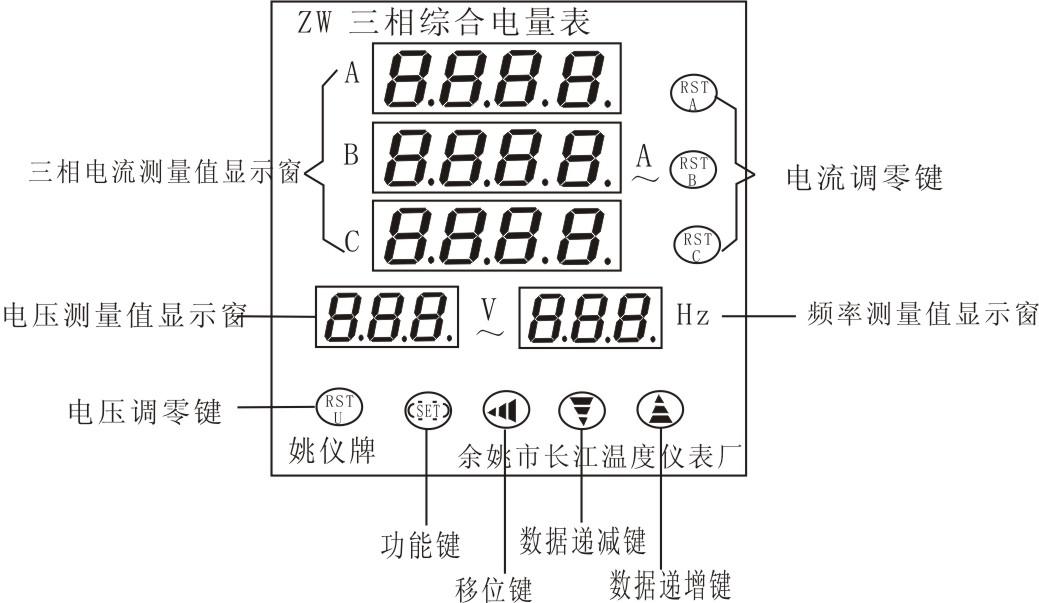

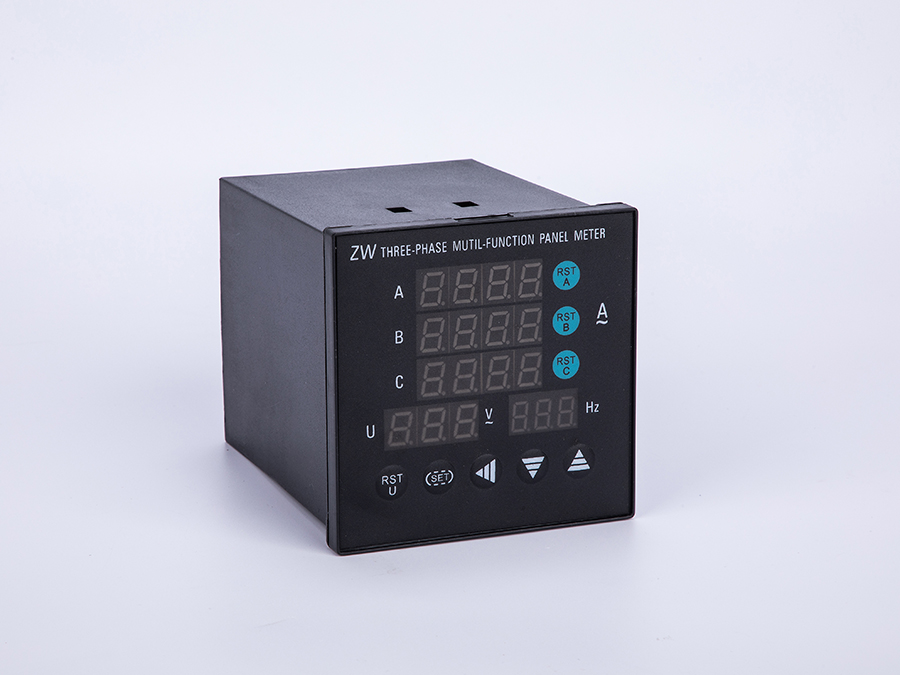

1、仪表面板

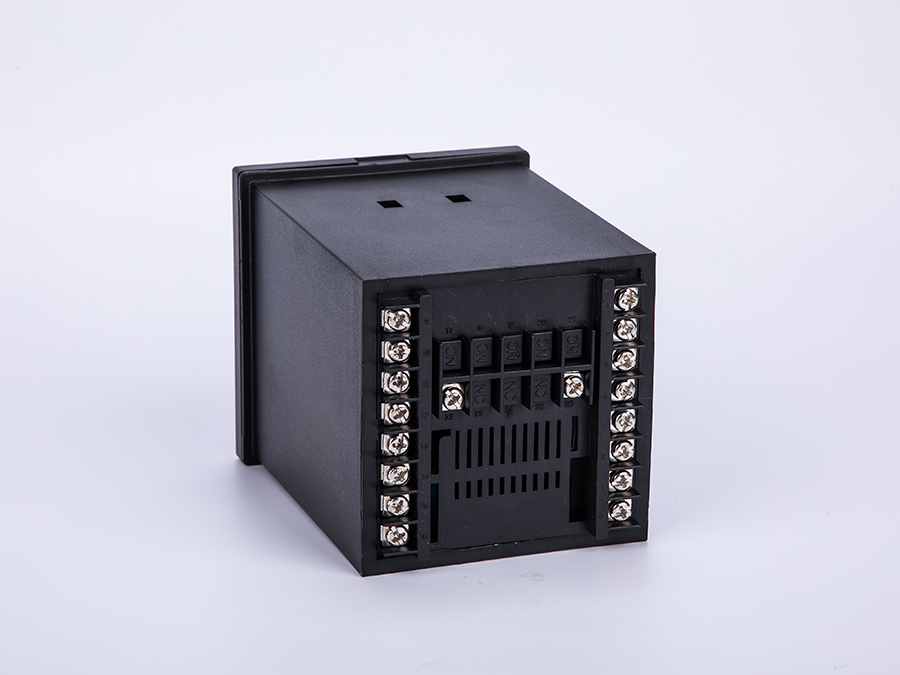

2、仪表接线

★为保证测量数据的准确度，必须正确接入电压、电流测试信号，当被测试电流小于仪表电流量程（0～5A），可以直接接入；否则，必须经电流互感器接入

四、仪表操作

使用前请确认被测试参数的范围满足仪表的测试参数的量程范围，严禁进行超出量程的参数测试。使用前请确认能够提供满足仪表工作要求的工作电源。不适宜的工作电源可能烧毁仪表。

1、按照接线图正确接线，通电后仪表开始自检，此过程持续1S。

2、内部参数表

序号	提示符	名称	设定范围	说明	出厂值
0		密码锁	0～255	当Lock=18 时，可修改所有参数值	18
1		电流量程	0～9999	★设置时应与电流互感器匹配	5.000
1		电流显示精度	0～3	dp＝0 时，无小数点,即0000； dp＝1 时，小数点在十位,即000.0 dp＝2 时，小数点在百位,即00.00； dp＝3 时，小数点在千位,即0.000	1

3、在参数设置状态，A 窗口显示当前参数符号，B 窗口显示当前设置数据。

4、内部参数设置（参数定义见参数表） 按SET 键3 秒进入内部参数设置状态，按▲、▼键修改参数值，按SET 键保存进入下 一参数设置，直至设定完成退出。不按任何键10 秒钟后自动保存退出。

5、仪表调零： 若仪表在0 时输入时电流、电压指示没有归零时，可同时按“RST(A、B、C、U)”+ “▼” 键做调零调节（请谨慎使用该功能，在测量状态时禁止使用调零功能，否则将影响测量值准 确性）。

★ 如需对仪表进行参数调节或初始调零等，必须将仪表接线端子“6”和“8”短接，否则仪表将拒绝任何操作，调好后将短接线拆除，以防止误操作。

6、面板符号说明：ZW 系列三相电量表的面板可能使用以下符号，请参照使用。

五、仪表功能扩展

ZW 系列仪表可根椐客户要求提供扩展功能，方便用户扩展其智能特性，提供测试与控制的灵活性，具体扩展要求在定货要求中说明。

1. RS-485 数据通讯：隔离的RS-485 多机通讯，采用工业标准的MODBUS 规约RTU 模式。

2. 继电器报警输出:测试数据进行越限判定，并输出触点开关信号，方便进行可扩展的控制。

3. 模拟量输出（0～5 V 或1～10 V 或4～20 mA 或0～20mA）:对特定数据的变化同步输出。

4.电量积算：可累加并保存电量值。可作为一般的三相四线有功电度表使用，并可提供峰谷测量。

5.实时功率显示：实时显示有功功率测量值。

六、故障分析及排除

本公司仪表采用了先进的生产工艺，出厂前进行了严格的测试，大大提高了仪表的可靠性。常见的故障一般是操作或参数设置不当引起的。若发现无法处理的故障，请记录故障现象并及时通知当地代理商或者与我们联系。该表在日常应用中的几个常见故障
