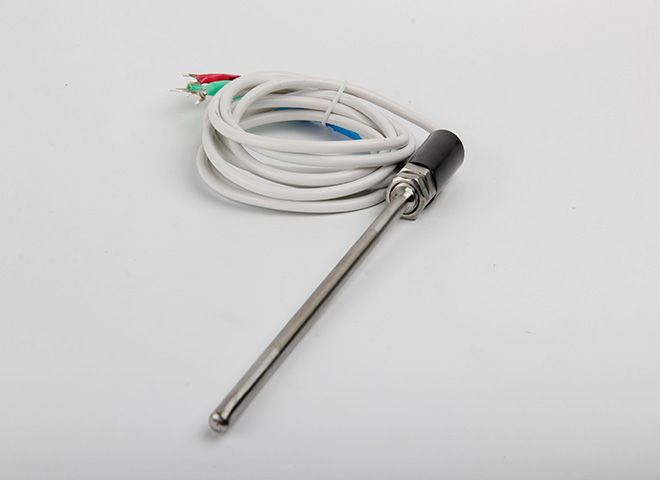

小型传感器

常规可做：管式Ф7*50   Ф7*100  Ф7*200  Ф7*500可选

一、型号、规格

二、型号意义

W □ □ □ － □ □ □ □ － □
        ① ②     ③ ④ ⑤ ⑥     ⑦

①  分度号：
RN—镍铬-镍硅热电偶（K）         RE—镍铬-铜镍热电偶(E)          RF—铁-铜镍热电偶(J)
RP－铂铑12-铂（S）          RR－铂铑30-铂6（B）          RT－铜-康铜（T）
ZC—铜热电阻(CU5O)          ZP—铂热电阻(PT100)

②  类别：
X—小型（此项取消空格④） B—标准型（此项可为空格） K－铠装型（此项取消空格⑤）

③ 安装方式：
小型：
1—管式         2—压簧式         3—螺钉式         4—圈式         5—简式
标准型/铠装：
1—无固定装置         2—固定螺纹         3—可动螺纹         4—固定法兰         5—可动法兰

④ 接线盒形式：
0－无接线盒         1－简易接线盒         2－防溅接线盒         3－防水接线盒
4－防爆接线盒         5－插座式接线盒

⑤ 测量端形式：
0－无要求         1－接壳型         2－露头型         3－绝缘型

⑥ 外径(单位为毫米)
0—Ф16         1—Ф12         2—Ф2         3—Ф3         4—Ф4
5—Ф5         6—Ф6         7—Ф7          8－Ф8

⑦  带变送输出：
B－4～20mA          B－0～10mA          B－1～5V          B－0～5V

三、传感器的安装

将传感器头部放在需要测量温度的点，直接测量该点温度，配合各种温度二次仪表使用。

传感器尽可能要安装在置放工件的位置上，避免安装在炉门旁边或与加热物体距离过 近处。其插入深度须按实际需要决定。传感器的安装位置应尽可能保持垂直，但在有流速的 情况下则必须使测量头逆向倾斜安装。如果需要固定传感器，可在容器壁上开一个比传感器 的安装螺纹外径略大的固定用孔，用所附的螺帽把传感器安装固定在容器上，在测量对象为 非气体或液体时，务使传感器感温部分与被测物体紧密接触，以提高响应速度和降低传递误 差。

如热电偶的输出线要加长，应使用与所用热电偶分度号相对应的补偿导线同极性加长， 再与二次仪表连接，传感器连线或补偿导线应直接与二次仪表接线端连接，避免使用普通导 线，否则会带来误差。连线要尽可能少弯折，以延长使用时间，必须频繁弯折传感器应作专门设计。
