一、概述

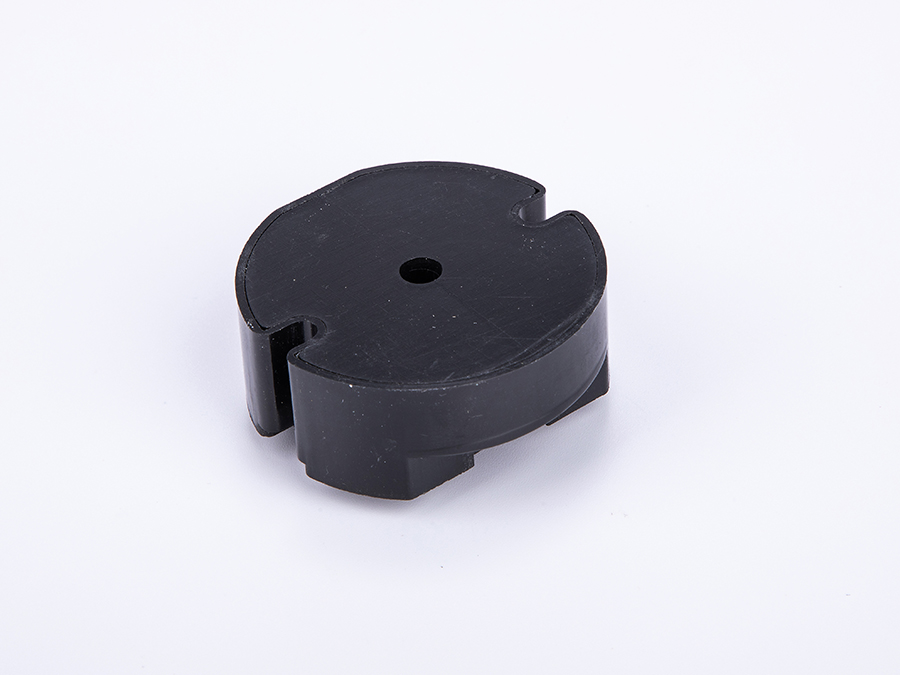

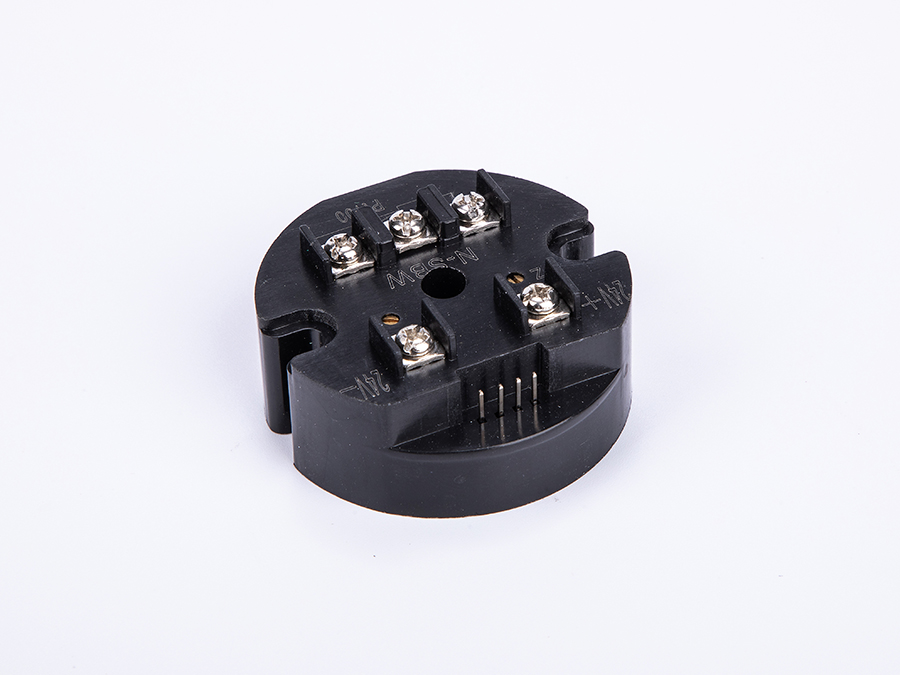

SBW 系列温度变送器，是一种现场安装式温度变送单元，采用两线制传输方式（电源输入与信号输出为二根公用导线），输出与被测温度成线性的4～20mA 电流信号。变送器可安装与热电偶、热电阻的接线盒内与之形成一体化结构，也可作为功能模块安装在检测设备中，热电偶温度变送器具有冷端自动补偿功能。广泛应用工控领域，进行自动化检测、变送和控制。
二、技术参数
测量精度：±0.1%、±0.2%、±0.5%
输入：K、E、S、T、J、PT100、CU50
输出（二线制）：在量程范围内输出4～20mA
冷端补偿误差：＜1℃～2℃/K、E、J、S
负载电阻：0～600Ω
工作电源：额定工作电压DC24V；工作电压最低DC12V，最高35V,（＞24V 时需外接500Ω保护电阻）
工作环境：-25℃～85℃，相对湿度≤85%RH，无腐蚀性及无强电磁辐射场合
三、外型尺寸及仪表接线
四、型号意义
SBW □ － □ □
① ② ③
① 分度号：
热电偶 RK: K RE: E RJ: J
RS: S RB: B RT: T
热电阻 ZC: Cu50 ZP: Pt100
② 变送范围：
01：0～100℃ 02：0～200℃ 03：0～300℃ 04：0～400℃
05：0～500℃ 06：0～600℃ 07：0～700℃ 08：0～800℃
09: 0～900℃ 010：0～1000℃ 011：0～1100℃ 012：0～1200℃
50：-50～150℃ 51：-50～50℃ 52：-50～100℃ 53：0～150℃
025：0～250℃ 035：0～350℃ 045：0～450℃ 055：0～550℃
无特殊要求：电源、输出二线制，非隔离型，DC24V 供电（特殊定货请来电说明）
