一、要技术参数

1、测量误差：±0.5%F·S±1字，附加冷端补偿误差≤±2℃

2、输入类型：热电阻：CU50(-50.00～150.00)、PT100（-199.99～600.00）、

热电偶：K（-30.00～999.99、1000.0～1300.0）、E（-30.00～700.00）、

J（-30.00～900.00）、T（199.00～400.00）、J（-30.00～900.00）、T（199.00～400.00）、

S(-30.00～999.99、1000.0～1600.0)、R(-30.00～999.99、1000.0～1700.0)

模拟量： 0～10V(-1999～19999)、4～20mA(-1999～19999)

3、继电器输出(无源)触点容量：AC220V 5A（阻性负载）

4、电流变送输出：4～20mA (用户可自行调节)

5、外形及开孔尺寸(mm)：72×144×85 68×135

6、输出电源：DC24V

7、工作电源：AC 85～242V，50/60HZ

8、仪表工作环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合

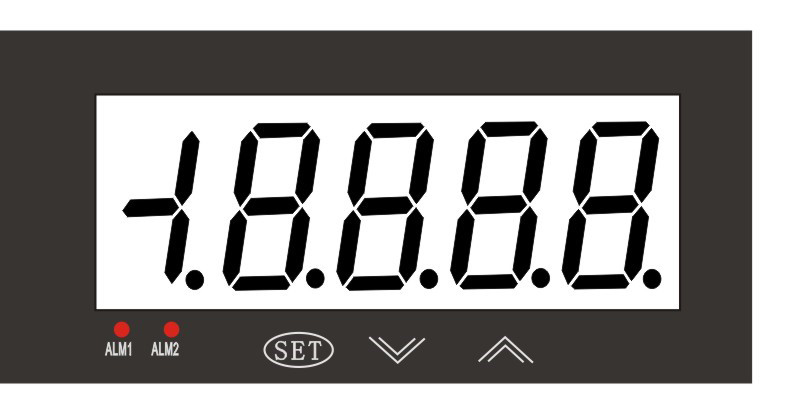

二、仪表面板（参考）

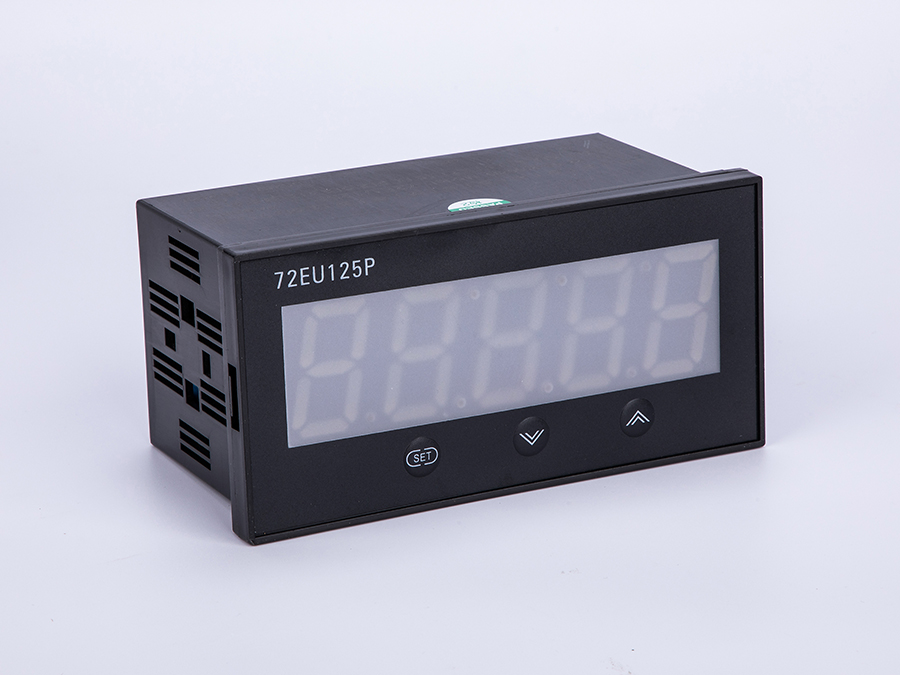

1、仪表面板

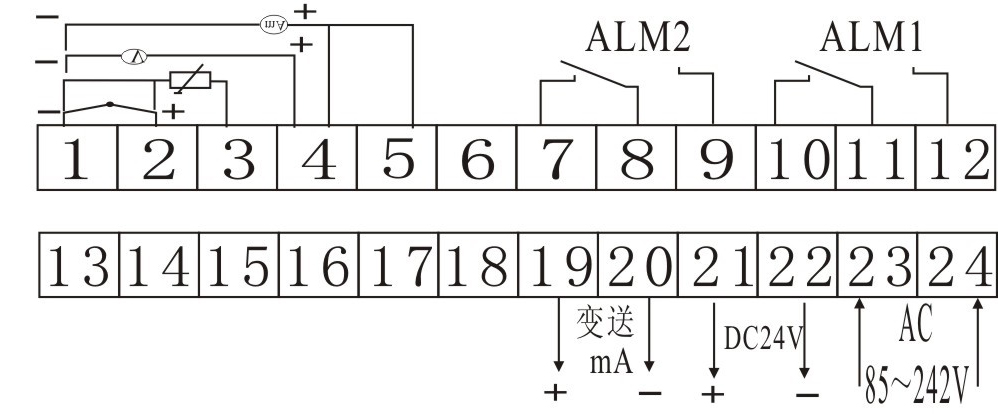

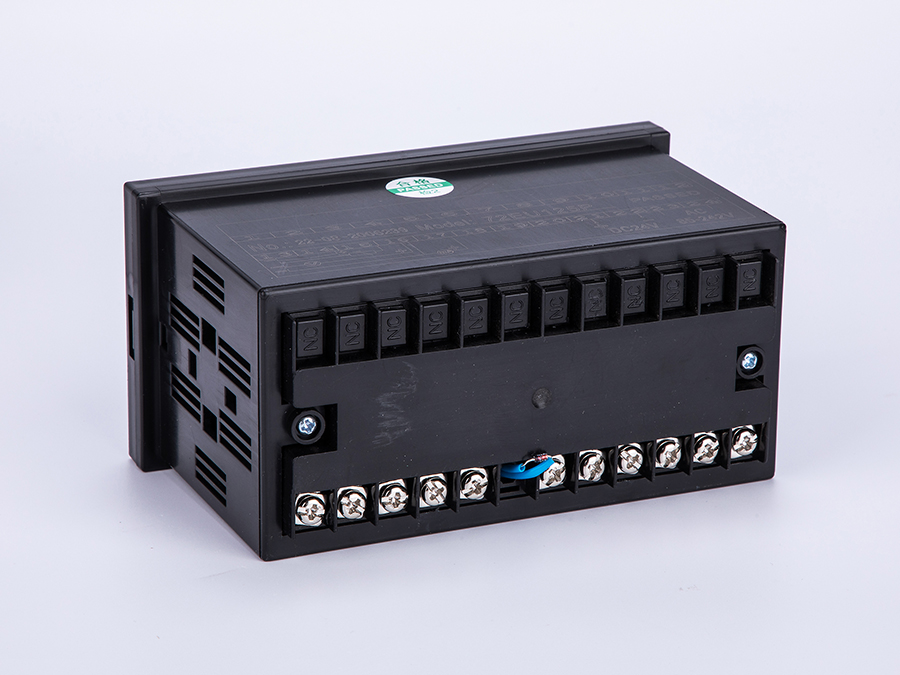

2、仪表接线

注：以仪表上接线图为准

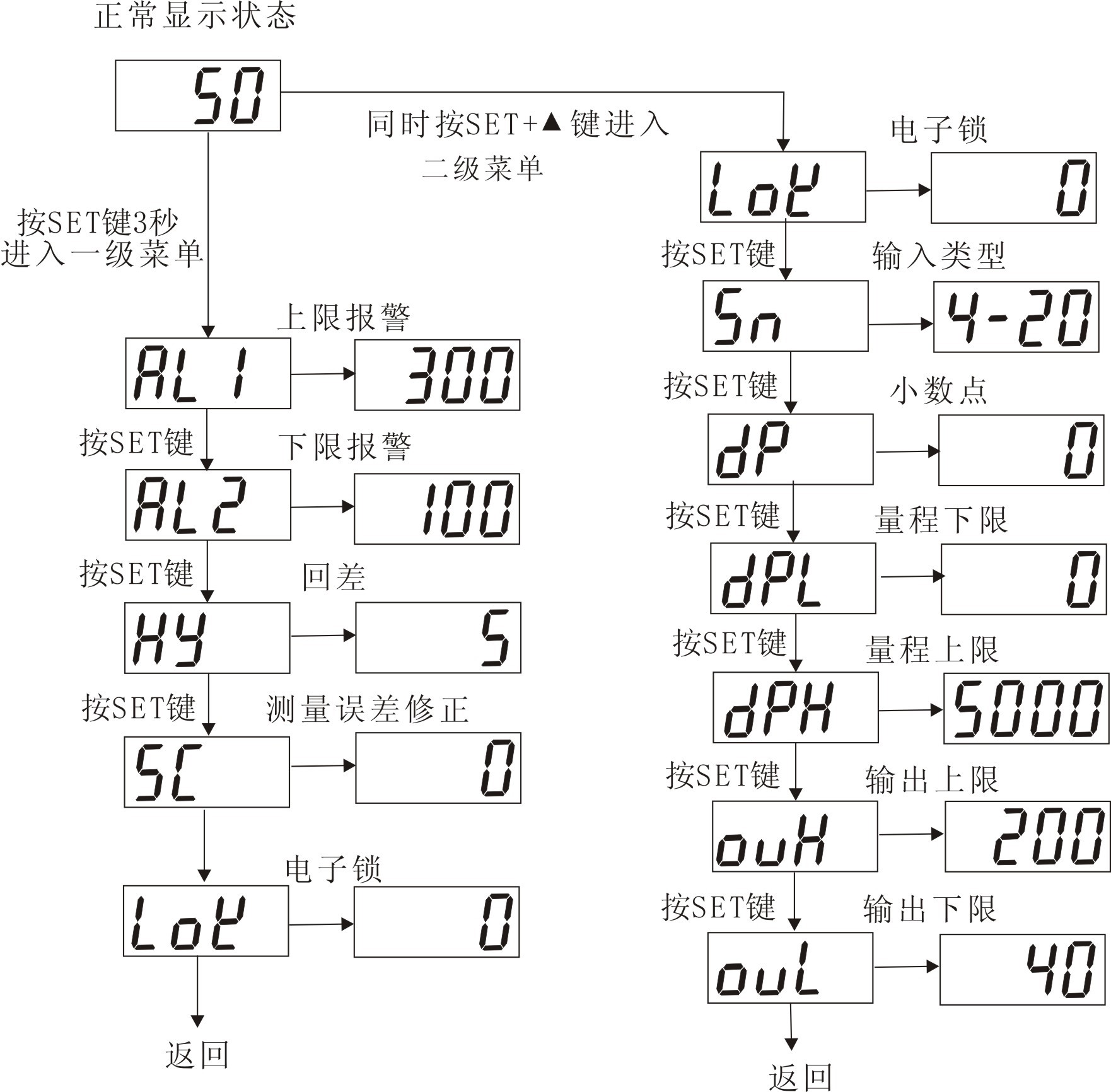

三、内部参数

序号		名称	设定范围	说明	出厂值
一级菜单	0	上限报警	由和决定	超过报警点时有触点转换输出，同时报警灯亮	300
	1	下限报警	同上	低于报警点时有触点转换输出，同时报警灯亮	100
	2	回差	0.1～50.0	－	0.5
	3	传感器误差修正	±20.00	测量值可以通过此项值加或减修正	0
	4	电子锁	0～50	=0 时，可修改所有参数；	0
二级菜单	5	电子锁	0～255	=0 时，可修改所有参数；	0
	6	输入类型	-	CU50（）、PT100（）、K（）、E（）、J（）、T（）、S（）、r（）、0～10V、4～20mA；
	7	小数点	0～4	dp＝0时无小数点，dp＝1时小数点在十位上; dp＝2时小数点在百位上；dp＝3时小数点在千位上；dp＝4时小数点在万位上热电偶、热电阻设置范围为0～2；电流、电压信号设置范围为0～4。	0
	8	设定下限	起点到	输入传感器全量程	0
	9	设定上限	到量程	输入传感器全量程	400
	10	输出上限	0～220	用于自定义变送电流的起始与满度值	200
	11	输出下限	0～220	用于自定义变送电流的起始与满度值	40
